當前位置：安徽卓樸智能裝備股份有限公司>>臥式加工中心>>正T結構>> HMC63P臥式加工中心 正T結構 雙工作臺
HMC63P
正T結構 雙工作臺
大批量自動化產品線加工的
1050/750/900mm
三軸行程
630x630mm
工作臺面積
5300rpm
最高轉速
32/32/32m/min
快移速度
產品外觀
產品亮點
正T式床身
剛性優于倒T結構
整機精度保持性明顯提升
三軸運動部件運動慣量更小
便于實現高速高精加工
X軸高低導軌設計
有效降低立柱中心
增強加工過程立柱后作力支撐
提升主軸鏜孔質量
高精密雙螺母滾珠絲杠
保證重切削
確保加工精度
并延長絲杠壽命
三軸快移：32/32/32m/min
超高剛性、高精度
低噪音滾柱型線性滑軌
保證機床高穩定性

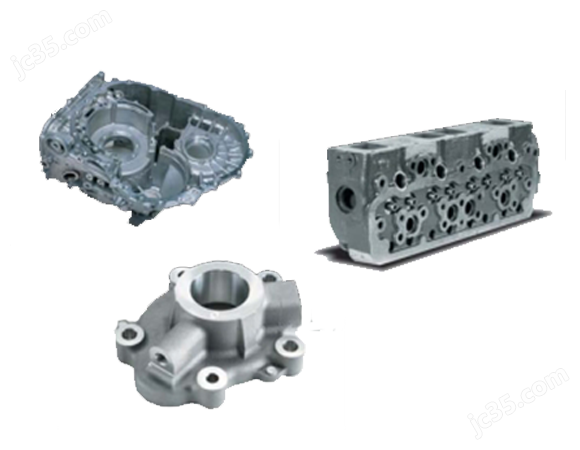

應用行業
適用于零件形狀比較復雜和
精度要求高的產品的批量生產
特別是箱體和復雜結構件的加工
如汽車、航空航天、船舶和發電等行業
技術參數
加工范圍
單位
-
三軸行程
-
1050/750/900mm
-
主軸中心線至工作臺面距離
-
50-800mm
-
工作臺中心至主軸端面距離
-
130-1030mm
工作臺
單位
-
工作臺面積
-
630x630mm
-
臺面形式
-
5-18x125mm
-
工件回轉直徑
-
Φ1000
-
工作臺最大承載重量
-
1200kg
主軸
單位
-
主軸孔錐度
-
BT50
-
主軸功率
-
15/18.5KW
-
最高轉速
-
5300(皮帶)rpm
進給
單位
-
最高進給速度
-
6000mm/min
-
快速移動速度
-
32/32/32m/min
刀庫
單位
-
刀庫容量
-
24T
-
換刀時間
-
5.5S
外形尺寸
單位
-
機器尺寸
-
5850*3760*3100mm
-
機器重量(約)
-
14000kg
