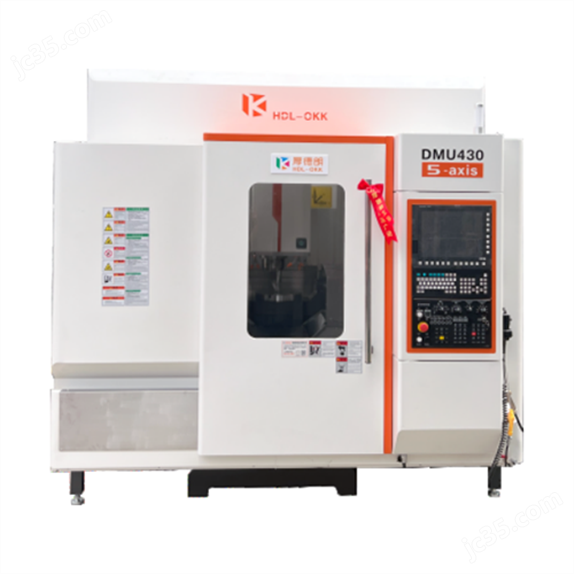

當前位置：厚德朗裝備（蘇州）有限公司>>五軸立式加工中心>>DMU430>> DMU430五軸加工中心
DMU430五軸加工中心是一款集高精度、高效率與高穩定性于一體的數控加工設備，專為復雜曲面、多面體零部件加工場景量身打造，廣泛適配航空航天、汽車制造、精密模具、醫療器械等制造領域。該設備突破傳統加工工藝局限，通過五軸協同運動實現對復雜工件的一次裝夾完成多面加工，大幅提升加工精度與生產效率，是企業攻克高難度加工難題、提升核心競爭力的關鍵裝備。
DMU430五軸加工中心技術特點：
刀尖跟隨控制（RTCP）
不論刀具姿態如何變化，刀尖始終沿NC程序規劃的路徑進行加工，因此RTCP功能又叫做刀尖跟隨功能。
特點優勢：
◇只需要進行一次CNC編程，程序能夠運用在不同的機床上加工，減少編程工作量，提高生產效率。
◇刀尖跟隨功能可以減小差補誤差，提高加工產品表面質量和加工精度。
◇可以在使用RTCP功能時，開啟刀具徑向補償和旋轉軸矢量補償功能，提高加工效率和加工精度。
技術參數：
| 項目 | DMU-430 | ||
| 工作行程 | X軸行程 | mm | 600 |
| Y軸行程 | mm | 550 | |
| Z軸行程 | mm | 550 | |
| A軸行程回轉角度 | 度 | ±120 | |
| C軸行程回轉角度 | 度 | 360° | |
| 主軸端面距離轉臺臺面(A軸0°) | mm | 550 | |
| 主軸端面距離A軸旋轉軸心(A軸90°) | mm | 370 | |
| 主軸中心距離A軸端面(A軸-90°) | mm | 220 | |
| 加工范圍 | mm | Φ500*350 | |
| 旋轉工作臺(雙直驅) | 安裝法蘭直徑 | mm | Φ320 |
| 盤面中心孔直徑 | mm | Φ65 | |
| 最大承受重量 | kg | 120/80 | |
| 直連機械主軸 | 直徑 | mm | 150 |
| 最高轉速 | rpm | 15000 | |
| 輸出功率 | kw | 11 | |
| 刀柄形式 | BT40 | BBT40 | |
| 進給軸 | X/Y/Z軸功率 | kw | 3.9/3.9/5.9 |
| A軸最大力矩 | N·M | 387/697 | |
| C軸最大力矩 | N·M | 150/260 | |
| 剎車形式 | N·M | 氣 | |
| 剎車扭矩 | N·M | 400/300 | |
| 快速移動 | X、Y、Z速度 | m/min | 24 |
| A軸旋轉速度 | rpm | 150 | |
| C軸旋轉速度 | rpm | 200 | |
| 定位精度 | X/Y/Z軸 | mm | 0.006 |
| A/C軸 | Arc.sec | 6 | |
| 重復定位精度 | X/Y/Z軸 | mm | 0.005 |
| A/C軸 | Arc.sec | 5 | |
| 線軌絲桿 | X/Y/Z軸線軌規格 | mm | 35/45/45 |
| X/Y/Z軸絲桿規格 | mm | 40/40/40 | |
| 刀庫 | 刀庫容量/刀庫形式(圓盤式機械手刀庫) | 位 | 24/32 |
| 刀庫形式 | 刀臂 | ||
| 整體 | 機器總重量(約) | kg | 5.5 |
| 機臺外觀尺寸(長X寬x高)(約) | m | 2.5/2.5/2.8 | |
