數控油田工具磨床

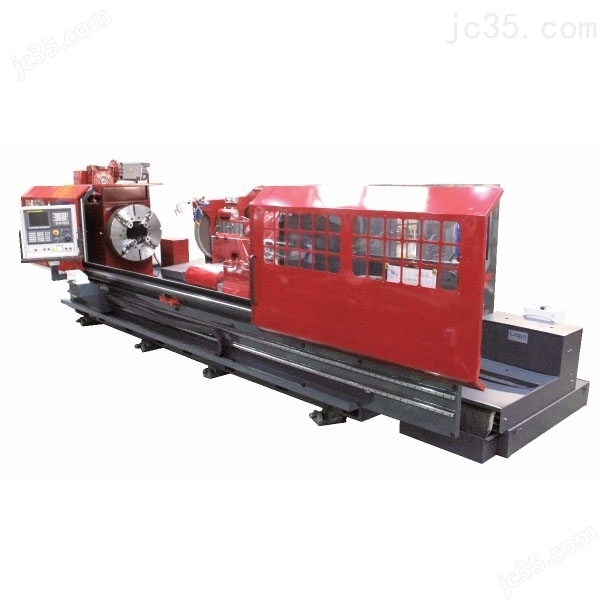

MKY13110數控油田工具磨床是針對油田工具開發的大型油田工具磨床產品。具有通用化、模塊化程度高，高剛性、高效率及高適應性的特點。關鍵外購件均采用進口國外品牌產品。數控系統采用進口日本FANUC公司的FANUC Oi-MD數控系統，具有很*的控制功能和較高的穩定性和性，可完成對該機床的各種控制。同時該機床總體造型美觀大方、布局緊湊合理、操作靈活方便、具有防護裝置安全可靠，環保性能好等一系列特點。

MKY13110數控油田工具磨床采用整體式布局，移動機構和工件集中布置既可很好的回收冷卻液，還使操作宜人，直線導軌上部安裝有隨行式防護裝置，能安全可靠的保護導軌，具有環保性能好的優點。適用于油田、工具行業，可完成:油田管道、螺旋穩定器、長軸、較刀、精車刀、鉆頭等切削刀具的外圓、內孔磨削。

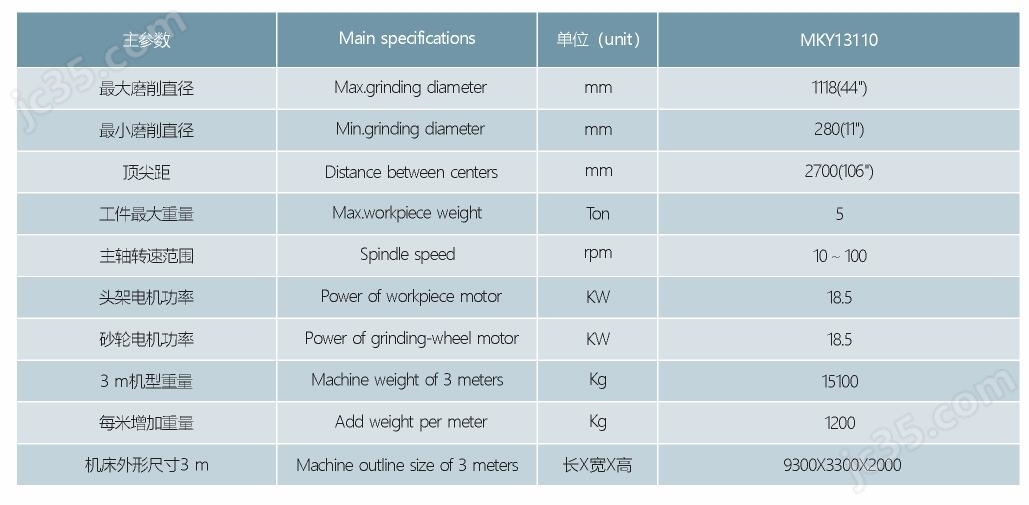

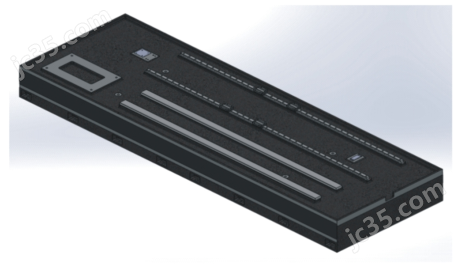

1、床身

機床采用整體式布局結構，床身的結構設計采用井型結構，充分考慮了承載后所引起的變形因素，為保證床身的幾何精度，該床身進行了有限元法設計，筋板布局合理，材料選用高牌號優質灰口鑄鐵，具有很高的剛度和穩定性。

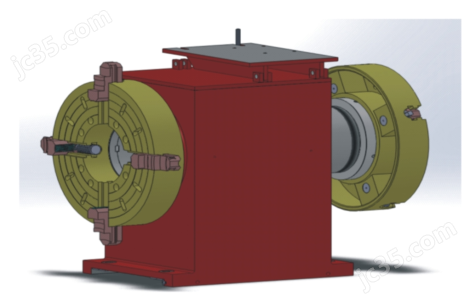

2、頭架

頭架采用交流變頻電機驅動，具有啟動轉矩大，低速性能好的特點，同時交流變頻電機可以經濟平滑地調節轉速，使工件轉速可在設定的范圍內無級調整。可同時帶雙卡盤，實現對特殊零件的裝卡。通過同步帶傳動，可有效地減少振動對磨削精度的影響，皮帶調整設有張緊裝置，可以很方便地調整皮帶的松緊。頭架具有變速范圍大，承載能力高，精度高及精度保持性好。

3、尾架

尾架由上下兩體組成，雙層尾座便于調整水平方向的精度。整個尾架體沿工件床身的縱向移動為手動和砂輪架帶動方式，尾架主軸中心和頭架主軸中心在尾架移動全長上具有很好的精度。尾架上體內裝有套筒、套筒快慢移動機構;機床尾座套筒錐孔莫氏5號。本機床尾座具有精度高、承載能力強、維護周期長、工作可靠等特點。

4、砂輪架

砂輪架是磨床的核心部件之一， 它的回轉精度及運動平穩性直接影響著工件表面的磨削質量。我公司的砂輪架博采眾家之長，并引進和吸收了的制造技術，因此，我公司生產的軋輥磨床、車軸磨床以及該磨床的砂輪架已達到水平。磨頭主軸采用六腔動靜軸承，具有剛性大、精度高的特點。砂輪卡盤采用凹型法蘭盤結構，避免在強力磨削時主軸產生撓度變形，影響工件表面質量，可有效的消除螺旋紋的產生。很好的保證砂輪的旋轉精度，以確保被磨削工件的高精度和高質量。砂輪架的橫向移動( X軸)由伺服電機驅動滾珠絲杠來完成，可實現圓柱形、圓錐形以及任意曲線輥面的磨削以及快速移動、連續橫向進給和周期進給等。

5、橫向進給系統

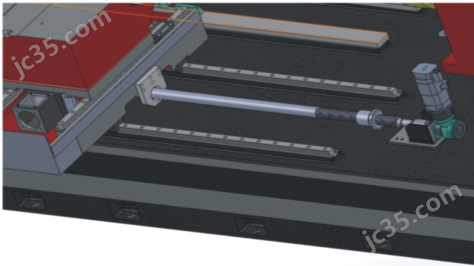

砂輪架的橫向移動( X軸)由伺服電機驅動滾珠絲杠來完成，可實現圓柱形的磨削以及快速移動、連續橫向進給和周期進給等。砂輪架橫向導軌為直線導軌的滾動運動方式，摩擦系數特別小，在微量進給時不會有空轉打滑現象，具有長時間保證進給精度。橫向進給由交流伺服電機經滾珠絲杠傳動，進給靈敏度高，運行平穩。

6、縱向進給裝置

砂輪架的縱移動( Z軸)由交流數字伺服電機驅動滾珠絲杠來完成，可實現圓柱形的磨削以及快速移動、連續橫向進給和周期進給等。砂輪架縱向導軌為直線導軌的滾動運動方式，摩擦系數特別小，在微量進給時不會有空轉打滑現象，具有長時間保證進給精度。縱向進給由交流伺服電機經減速、滾珠絲杠傳動，進給靈敏度高，運行平穩。
