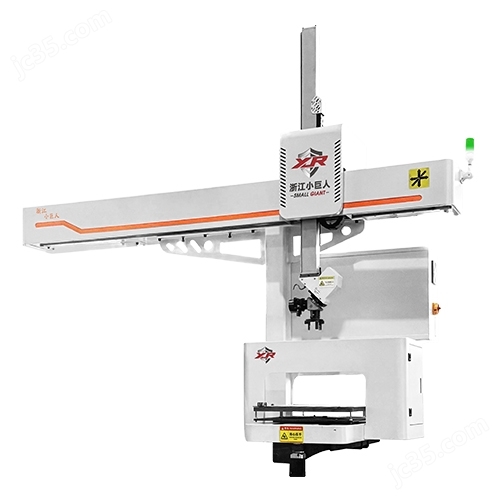

一體式一拖一桁架

1. 一體式集成設計，安裝便捷高效：采用整機一體式成型結構，無需現場拆分組裝，可直接與機床精準對接、同步固定，無需澆筑專用地基，叉車轉運至指定位置即可投入使用，大幅縮短安裝調試周期，降低現場施工難度，適配機床出廠一體化交付需求。

2. 一拖一專屬適配，運行更穩定：采用“一臺桁架對應一臺機床"的專屬布局，避免多機共用桁架的干擾問題，運動軌跡精準可控，專注完成單臺機床的上下料、轉運作業，運行穩定性更強，適配中小型精密工件的批量加工需求，負載可達5kg，貼合小型零件加工場景。

3. 高精度定位，轉運精準無偏差：基于X、Y、Z三軸直角坐標系設計，搭載高精度伺服驅動系統與精密直線導軌，定位精度可達±0.01mm，可精準完成工件抓取、對位與轉運，避免工件碰撞、劃傷，保障加工一致性，滿足精密零件搬運需求。

4. 結構緊湊，空間利用率高：采用立式集成布局，機身小巧，空中架設安裝，不占用地面生產空間，可靈活適配不同規格機床，尤其適合車間設備密集、通道狹窄的場景，在不改造現有車間布局的前提下實現自動化升級。

5. 智能操控，操作門檻低：適配主流PLC控制系統，界面友好、編程簡單，支持手動與自動兩種操作模式，可預設運動軌跡，實現24小時連續自動化作業，普通技工經簡單培訓即可上手操作，降低人力成本與操作難度。

6. 高剛性結構，耐用性強：采用高強度型材打造桁架主體，經精密加工與時效處理，抗彎抗扭能力突出，受力均勻，可長期穩定運行；關鍵運動部件采用耐磨材質，搭配自動潤滑系統，減少磨損，延長設備使用壽命，適配高強度生產工況。

7. 適配性廣，靈活定制：可根據機床型號、工件尺寸靈活調整抓取夾具與運動行程，適配圓鋼、軸類、盤類等多種工件的轉運需求，同時支持非標定制，滿足不同行業、不同規格的加工場景適配需求，換機便捷。

8. 防護*，安全可靠：采用全封閉防護結構，有效阻擋鐵屑、粉塵、切削液侵蝕核心傳動部件，保護設備正常運行；配備緊急停止、故障報警功能，可實時監測運行狀態，避免設備故障與安全事故，保障生產安全。

XJR-YT101一體式一拖一桁架技術參數：
