產品簡介
| 頂尖類型 | 輕型頂尖 | 結構形式 | 活動頂尖 |
|---|---|---|---|
| 是否可定制 | 是 |

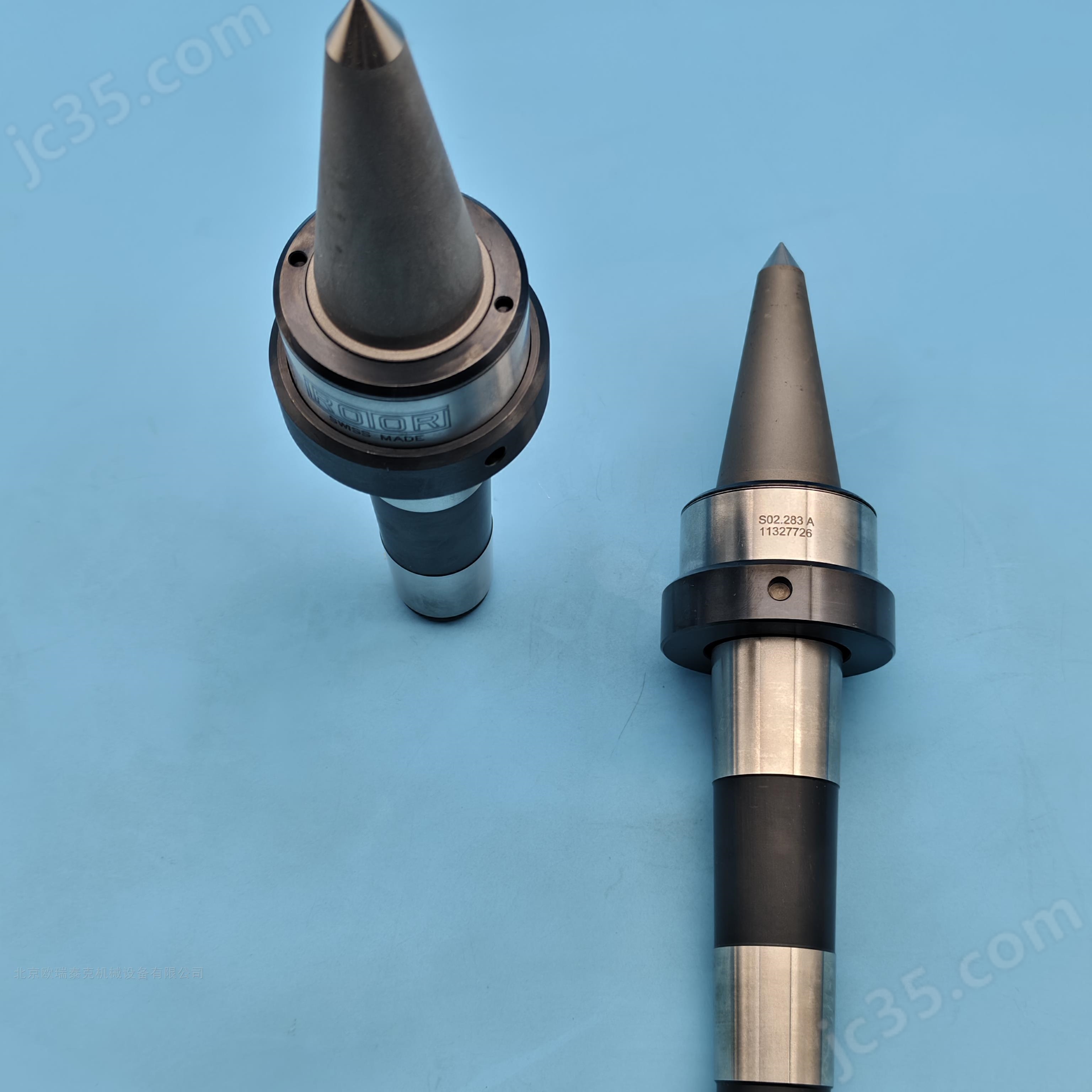

這款頂尖是瑞士 ROTOR 專為精密磨齒機、精密磨床（如萊斯豪爾、EMAG 等設備）設計的精密附件
產品介紹
? 核心結構配置
| 部件 | 材質與特性 |
|---|---|
| 頂針頭部 | 碳化鎢（硬質合金），硬度≥91 HRA，圓度≤0.0008 mm，表面粗糙度 Ra≤0.016 μm，錐角設計適配長軸類零件定位 |
| 軸承系統 | 高精度滾針軸承 + 碟形彈簧組，支持軸向浮動補償，內置迷宮式 + 唇形雙重密封，IP65 防護等級，有效阻擋切削液和鐵屑 |
| 錐柄 | 合金鋼材質，經滲碳淬火處理，通常為莫氏 5 號（MT5）錐度，錐面接觸率≥92%，確保與機床主軸的剛性連接 |
| 主體 | 高強度合金鋼，表面鍍硬鉻（厚度≥20 μm），耐磨防銹，帶可視彩條壓力指示器（實時監測軸向負載狀態） |
?? 關鍵技術參數
| 參數 | 規格 |
|---|---|
| 跳動精度 | ≤0.002 mm（在 8000 轉 / 分下實測） |
| 最高轉速 | 8000 轉 / 分（MT5 錐柄版本） |
| 軸向負載能力 | 最大 22 kN（穩定工況下） |
| 徑向負載能力 | 最大 14 kN |
| 潤滑方式 | 終身免維護油脂潤滑（殼牌可耐壓 RL3） |
| 工作溫度范圍 | -15℃ ~ +90℃ |
| 重量 | 約 4.8 kg（MT5 錐柄版本） |
?? 功能與性能特點
高速動平衡設計：G2.0 級動平衡精度，在 8000 轉 / 分高速旋轉時振動≤0.15 mm/s，避免工件表面產生振紋。
軸向智能補償：碟形彈簧可自動補償工件熱脹冷縮及加工中的軸向位移，防止頂尖過壓或工件脫落。
重載耐磨結構：硬質合金頭部 + 強化軸承系統，可承受持續重載加工，適合齒輪軸、曲軸等長周期精密磨削工序。
強適配性：兼容萊斯豪爾（Reishauer）、斯圖特（Studer）、EMAG 等品牌的磨床 / 磨齒機，尤其適合航空航天、汽車傳動系統的高精密零件加工。
