數控多軸聯動纏繞機床

數控多軸聯動纏繞機床

一、纏繞機控制系統及纏繞/鋪放軟件

可纏繞的制品有∶航天結構件、運載火箭發動機殼體，車載發射筒；以及消防、潛水，氫能源重型卡車用的高壓氣瓶；環形容器;水處理、電力、石油、化工、水利、環保等使用的各類貯罐、管道及異形件等。

輸出的結果

的纏繞技術

控制軸數:纏繞二~六軸聯動、鋪放九軸控制。系統具有手動、半自動、自動功能;可實現螺旋纏繞、環向纏繞、平面纏繞、零度纏繞/鋪放等。

可靠的質量保證

纖維纏繞機控制系統采用德國西門子公司數控系統、交流伺服驅動系統和交流伺服電機，西門子數控產品具有可靠的質量保證、優秀的性能價格比和優異的售后服務。

操作簡單方便

在西門子數控屏幕上，選中所需的程序號即可進行自動纏繞。操作簡便。

高精度纏繞定位

在纏繞過程中，PC計算機可與西門子數控脫開，纏繞數控全部由西門子數控完成，纏繞精度高，定位準確，可靠性強，

二、纖維纏繞/鋪放張力微機控制系統

簡介：纖維纏繞/鋪放張力微機控制系統是實現纖維纏燒/鋪放制品個纏繞/鋪放部位纖維張力的準確控制,實現多股紗纏繞/鋪故的總張力和紗間均勻度自動控制的控制系統。應用該系統可明顯提高纏繞/鋪放制品的產品性能和生產效率。本系統是多項技術的優秀結合。系統功能*、操作簡單、界面直觀,其控制性能和控制自動化程度超過進口的張力控制設備。

功能與特點：

1、應用適應能力

通過簡單的軟件設置不動硬件即可使系統控制若干紗團的張力和總張力，不會對沒有使用的紗團產生斷紗誤報警。

2、高度自動化

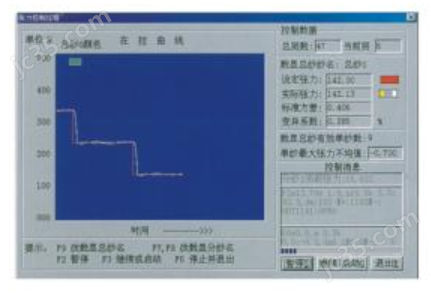

通過設置可實現:纏繞/鋪放換層時張力系統自動更改張力設定;斷紗自動檢測并停機報警，給出斷紗位置;自動記錄張力數據、自動張力圖形數據顯示;纏繞/鋪放啟動時自動啟動張力控制系統。

3、靈活友好界面

用戶通過簡單設置即可實現工廠級應用的簡單、明了界面和研究級應用的多功能界面,所有操作均可通過中文菜單或工具實現。

4、*的前后處理功能

一次性沒定各層控制張力,設置控制過程具體功能;標定傳感器;查看控制曲線、結果數據及其統計結果,打印輸出這些內容，生成美觀、高效的產品記錄文件;系統參數和張力設定文件的備份與恢復,控制結果數據的備份保存和調入處理(處理方式依用戶設定進行)。

技術組成

★張力穩定監測

★張力可逆標定

★浸膠前和后大張力施加

★串聯閉環張力控制

★多目標多模型控制

★多芯模多紗張力控制

★纏繞層張力自動設定

★硬件系統自動檢錯

★張力結果圖形打印

★張力結果數據分欄打印

技術參數

★總張力控制精度:±5%

★各股紗之間張力不均勻系數:±3%

★張力控制范圍:5一50N/團紗

★控制芯模數:多個

★控制團紗數:多個/芯模

★團紗外徑:50mm-250mm

★總紗片寬:不大于200mm

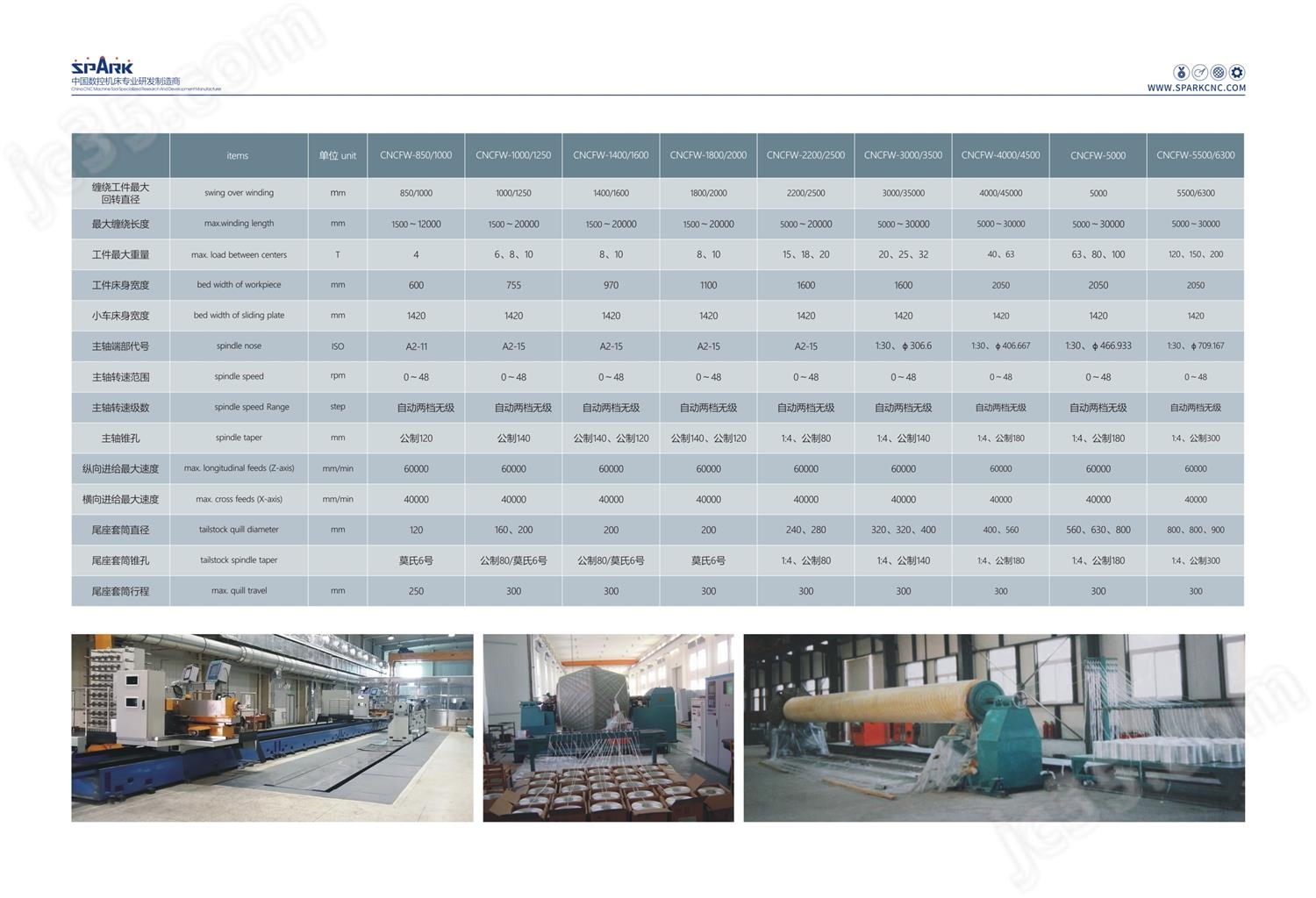

數控多軸聯動纏繞機床技術參數
